总题量：23 选择本页全部试题

题型：选择题题类：单元测试难易度：中档
新
年份：2021

随着门极电流的增大，晶闸管导通所需要的正向阳极电压( )

A.越大 B.越小 C.不变 D.不能确定

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示单相半波可控整流电路，当开关S未接通时，电路工作正常；而当合上开关S时，晶闸管却损坏了，试分析晶闸管损坏的原因并说明怎样才能避免。

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2021

电路如图所示，试画出负载电阻R_L两端的波形。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

有一电阻性负载单相半波可控整流电路，直接由220V交流电源供电，若要求输出直流电压为74．25V，直流电流为10A，试求：
(1)晶闸管的控制角；
(2)按2倍裕量选择晶闸管。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

某单相桥式半控整流电路，电阻负载R_L＝4Ω，要求直流输出电流I₁在0～25A之间变化，试求：
(1)整流变压器的变比(一次侧电压为220V)；
(2)按2倍裕量选择晶闸管。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

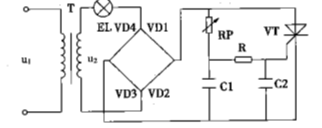

调光灯电路如图所示，请回答以下问题：
1)将四只二极管正确画出；
2)灯HL中通过的是交流电还是直流电？
3)减小RP的阻值，灯的工作状况怎样变化？
4)VD1短路、断路、接反三种情况下灯的亮度如何变化？

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

要降低半波可控整流电路输出电压的平均值，应( )

A.增大控制角α B.增大导通角θ C.同时增大α和θ D.同时减小α和θ

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

(2014年高考题)在单相桥式可控整流电路中，直流输出平均电压是交流输入电压有效值的( )

A.0.45倍 B.0～0.45倍 C.0.9倍 D.0～0.9倍

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

单相半波可控整流电路，电阻性负载，晶闸管的触发脉冲移相范围是( )

A.0~90° B.0~60° C.0~180° D.0~270°

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

某单相半波可控整流电路，电阻性负载，R₁＝10Ω，直接接到220V的交流电源上，控制角为0～180°可移相，试求：控制角α＝60°时，输出电压UL、电流I_L、晶闸管承受的最大反相电压U_TM。

查看解析收藏纠错相似题

+选题
