题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示，555时基电路构成的液位监测电路，分析电路回答下列问题.
(1)当液位过低时，电容器电压如何变化，555时基电路输出端3的电压为如何变化?
(2)如何提高该监测电路的灵敏度?

查看解析收藏纠错相似题

+选题
题型：简答题题类：模拟题难易度：中档
新
年份：2021

如图所示为555时基电路构成的多谐振荡器，电路中电阻Rx=10kΩ，Ry=20kΩ，电容C=0.2μF，请将电路补充完整，并求多谐振荡电路的周期(单位；秒).

查看解析收藏纠错相似题

+选题
题型：简答题题类：模拟题难易度：中档
新
年份：2021

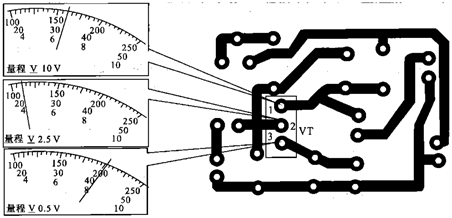

在分压偏置式放大电路的电子焊接项目实训中，用万用表直流电压挡测量三极管三个脚对地电压，万用表示数如图所示.请回答：
(1)三极管的三个脚的极性及管用
(2)若是三极管作为开关用，工作在什么状态?

查看解析收藏纠错相似题

+选题
题型：简答题题类：模拟题难易度：中档
新
年份：2021

如图所示，用示波器测得两组输入电压波形如图所示，若X轴增益旋钮置于"5ms/div"，Y轴增益旋钮置于"5V/div".请回答：\( {u}_{1}\)的频率\( {f}_{1}\)、\( {u}_{2}\)的有效值\( {U}_{2}\)以及\( {u}_{1}\)与的相位关系.

查看解析收藏纠错相似题

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

在同向比例运算放大电路中，试分析回答：
(1)同相输入端和反相输人端虚短时，可以得到两输入端的电位满足什么关系?
(2)同相输入端虚断时，可以得到同相输入端的电位为多少?
(3)反相输入端虚断时，可以分析得到电阻\( {R}_{1}\)和的连接关系是什么?

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2021

555时基电路芯片有几个引脚？各引脚的名称分别是什么？组成多谐振荡器的功能是什么？

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示的555定时器构成什么电路？电路中V_cc＝10V、R₁＝20kΩ、R₂＝8kΩ、C＝0.1μF，在输入信号V，的波形下，试画出U_c和U_o的波形，并计算出它的周期和频率。

查看解析收藏纠错相似题

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

如图，在放大电路中，有J，K、M，N四个可接点，问：
(1)该放大思路的耦合方式是哪种？
(2)为了提高电路的带负载能力，应该连接哪两个点?级间是什么反馈类型?
(3)为了稳定输出电流，应该连接哪两个点?级间是什么反馈类型?

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

由555定时器构成的施密特触发器如(a)图所示。

(1)计算上限触发电压U_T+和下限触发电压U_T-；
(2)若输入信号u_i为(b)图所示的三角波，试对应u_i画出u_o的波形。

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示为555时基电路构成的多谐振荡器。
(1)请将电路补充完整，并标出输出端U_o。
(2)电路中电阻R₁＝20kΩ，R₂＝10kΩ，电容C＝0.2μF，求输出波形的周期和频率。

查看解析收藏纠错相似题

+选题
