题型：作图题题类：历年真题难易度：中档
新
年份：2020

(2020•山东) 如图所示为555构成的多谐振荡器与触发器的组合电路图，请将电路补画完整，并根据电路功能绘制Q的波形(设Q的初态为0).

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 关于触发器与编码器，说法正确的是( )

A.只有触发器有记忆功能 B.两者都有记忆功能 C.只有编码器有记忆功能 D.两者都无记忆功能

查看解析收藏纠错相似题

+选题
题型：作图题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 如图所示为555多谐振荡器电路.开关S断开时，电路无输出；开关S闭合时，电路产生振荡.请将电路图补画完整.

查看解析收藏纠错相似题

+选题
题型：作图题题类：历年真题难易度：难

年份：2018

(2018•山东) 图所示为JK触发器组成的电路.假设触发器的初始状态为0，已知CP端的波形，请画出\( Q、\stackrel{̄}{Q}\)，A、B的波形

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易

年份：2017

(2017•山东) 同步RS触发器在CP=0期间，R=S=1时，触发器状态是( )

A.置0 B.置1 C.翻转 D.保持

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易

年份：2017

(2017•山东) 555时基电路芯片引脚的个数是( )

A.10 B.8 C.5 D.3

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易

年份：2016

(2016•山东) 下降沿触发的集成JK触发器，当输入端J=1，K=0，CP脉冲低电平期间，触发器的状态是( )

A.置0 B.置1 C.翻转 D.不变

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：中档

年份：2015

(2015•山东) 555时基电路，当\( {\stackrel{̄}{R}}_{0}=0\)时，\( TH<\frac{2}{3}{V}_{\alpha },\overline{TR}<\frac{1}{3}{V}_{a}\)时，开关管( )

A.导通 B.截止 C.保持原态 D.放大

查看解析收藏纠错相似题

+选题
题型：简答题题类：历年真题难易度：中档

年份：2015

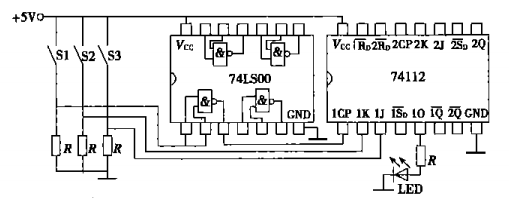

(2015•山东) 如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP下降沿触发)构成，开始LED灯不发光.请问：
(1)当开关S2，S3闭合时，要使LED灯发光，开关S1如何操作?
(2)当开关S1，S2，S3闭合时，要使LED灯熄灭，开关S1如何操作?
(3)当LED灯熄灭后，开关S2断开，S3闭合，闭合开关S1时，LED灯是否会发光?

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：中档

(2014•山东) 555多谐振荡器的功能是( )

A.矩形波整形 B.产生锯齿波 C.产生尖脉冲 D.产生矩形波
