模块六时序逻辑电路 -山东版电子技术基础机电技术同步练习题

选择章节

题型：

全部选择题简答题作图题分析计算题综合应用题

难易程度：

全部易较易中档较难难

题类筛选：

全部历年真题模拟题期末考试期中考试月考试卷单元测试其他

年份：

全部 2022 2021 2020 2019 2018 2017 更早

总题量：8 选择本页全部试题

题型：选择题题类：单元测试难易度：易
新
年份：2020

钟控同步RS触发器中，当R，S取值不同时，则Q的值为( )

A.R B.S C.1 D.0

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2020

JK 触发器的逻辑功能是( )

A.置0、置1 B.置0、置1、保持 C.保持、翻转 D.置0、置1、保持、翻转

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2020

下降沿触发的集成JK触发器，当输入端J＝1，K＝0，在触发脉冲CP高电平期间触发器的状态是( )

A.置0 B.置1 C.翻转 D.不变

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2020

若将JK 触发器置成1态，需要在J，K控制输入端加的信号是( )

A.J=1，K=1 B.J=0，K=0 C.J=0，K=1 D.J=1，K=0

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2020

如图所示的D触发器的翻转时刻是在CP 脉的( )

A.上升沿 B.下降沿 C.高电平 D.低电平

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：易
新
年份：2020

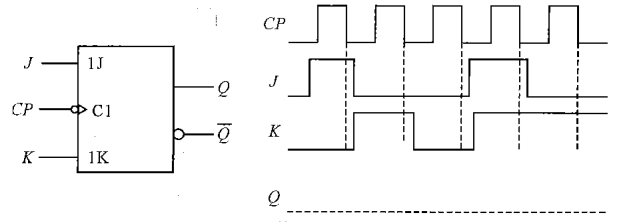

如图所示为集成JK触发器，已知CP，J，K的波形，设触发器初态为0，试画出Q端的波形。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：易
新
年份：2020

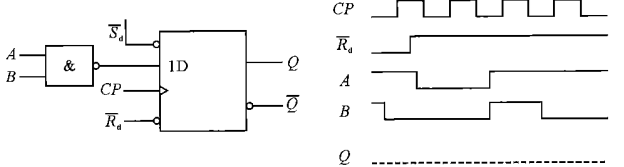

请根据如图所示的逻辑电路，画出Q的波形图。

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2020

多谐振荡器有( )

A.两个稳定状态 B.一个稳定状态，一个暂稳态 C.两个暂稳态 D.记忆二进制数的功能

查看解析收藏纠错相似题

+选题
