题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示，555时基电路构成的液位监测电路，分析电路回答下列问题.
(1)当液位过低时，电容器电压如何变化，555时基电路输出端3的电压为如何变化?
(2)如何提高该监测电路的灵敏度?

查看解析收藏纠错相似题

+选题
题型：简答题题类：模拟题难易度：中档
新
年份：2021

如图所示为555时基电路构成的多谐振荡器，电路中电阻Rx=10kΩ，Ry=20kΩ，电容C=0.2μF，请将电路补充完整，并求多谐振荡电路的周期(单位；秒).

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

555时基电路构成的多谐振荡器电路如图所示，试完成以下问题：
(1)画出电容两端电压与输出电压的对应波形；
(2)怎样增加输出脉冲的频率？
(3)振荡波形的周期？

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

555时基电路构成的施密特触发器电路如图所示，试完成以下问题：
(1)分析电路工作过程；
(2)由图输入波形画出输出波形。

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

555时基电路构成的液位监测电路如图所示，试完成以下问题：(1)当液位过低时有报警声提醒，分析电路工作过程；(2)如何改变液位报警开始时间？

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

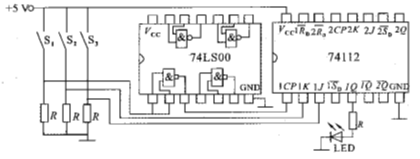

如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP下降沿触发)构成，开始LED灯不发光。请问：

(1)当开关S₂、S₃闭合时，要使LED灯发光，开关S₁如何操作？
(2)当开关S₁、S₂、S₃闭合时，要使LED灯熄灭，开关S₁如何操作？
(3)当LED灯熄灭后，开关S₂断开，S₃闭合，闭合开关S₁时，LED灯是否会发光？

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2021

555时基电路芯片有几个引脚？各引脚的名称分别是什么？组成多谐振荡器的功能是什么？

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示的555定时器构成什么电路？电路中V_cc＝10V、R₁＝20kΩ、R₂＝8kΩ、C＝0.1μF，在输入信号V，的波形下，试画出U_c和U_o的波形，并计算出它的周期和频率。

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

由555定时器构成的施密特触发器如(a)图所示。

(1)计算上限触发电压U_T+和下限触发电压U_T-；
(2)若输入信号u_i为(b)图所示的三角波，试对应u_i画出u_o的波形。

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示为555时基电路构成的多谐振荡器。
(1)请将电路补充完整，并标出输出端U_o。
(2)电路中电阻R₁＝20kΩ，R₂＝10kΩ，电容C＝0.2μF，求输出波形的周期和频率。

查看解析收藏纠错相似题
