题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示，555时基电路构成的液位监测电路，分析电路回答下列问题.
(1)当液位过低时，电容器电压如何变化，555时基电路输出端3的电压为如何变化?
(2)如何提高该监测电路的灵敏度?

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

某同学对分压偏置式放大电路进行调试，原理图如图所示.
(1)根据示波器显示的输出电压波形判断电路出现什么问题?要使电路正常工作应如何调节\( {R}_{P}\)?
(2)若CE断路，对放大电路静态工作点如何影响?
(3)若\( {{V}_{C}}_{C}\)=12V，β=50，\( {R}_{P}\)=20kΩ，\( {{R}_{B}}_{1}\)=30kΩ，\( {{R}_{B}}_{2}\)=20kΩ，(VBEQ忽略不计)\( {{R}_{b}}_{e}\)=1kΩ，\( {R}_{E}\)=2kΩ，\( {R}_{C}=2k \Omega ,{R}_{L}=3k \Omega \)，当调节\( {R}_{P}\)至中间位置，试求放大电路的静态工作点、输入电阻、输出电阻和放大倍数.

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图所示，555时基电路构成多谐振荡器的印制板图，请完成下列问题：
(1)请在合适位置补画相应元件，并在图上将\( {{V}_{C}}_{C}\)、GND和标在相应的管脚右侧.
(2)若\( {R}_{1}\)=50kΩ，\( {R}_{2}\)=25kΩ，C=\( 1 \mu F\)，试计算振荡频率.

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：难
新
年份：2021

射极输出器的输入电阻大、输出电阻小，是因为电路中引入了( )

A.电流串联负反馈 B.电流并联负反馈 C.电压串联负反馈 D.电压并联负反馈

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：难
新
年份：2021

如图所示，输入A，B与输出F之间的逻辑关系如表所示，则A，B与F逻辑表达式为( )

A.F=A·B B.F=A+B C.\( F=\overline{A\times B}\) D.\( F=\overline{A+B}\)

查看解析收藏纠错相似题

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

在同向比例运算放大电路中，试分析回答：
(1)同相输入端和反相输人端虚短时，可以得到两输入端的电位满足什么关系?
(2)同相输入端虚断时，可以得到同相输入端的电位为多少?
(3)反相输入端虚断时，可以分析得到电阻\( {R}_{1}\)和的连接关系是什么?

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：难
新
年份：2021

三端集成稳压器CW78L06的额定电流是( )

A.0.1A B.0.5A C.1A D.1.5A

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

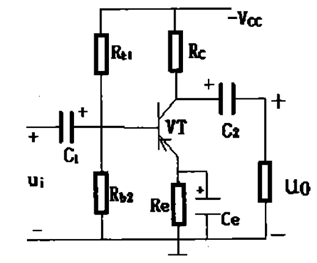

电路如图所示，已知：\( {{V}_{C}}_{C}\)=12V，\( {R}_{C}\)=2kΩ，\( {{R}_{b}}_{1}\)=20kΩ，\( {R}_{b2}\)=10kΩ，\( {R}_{e}\)，=2kΩ，\( {R}_{L}\)=4kΩ，\( {{U}_{B}}_{E}\)=0.7V，β=50，\( {{r}_{b}}_{e}\)=1kΩ
(1)静态工作点\( {{I}_{B}}_{Q}\)、\( {{I}_{C}}_{Q}\)、\( {{{U}_{C}}_{E}}_{Q}\)
(2)计算电路的输入电阻，电压放大倍数

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

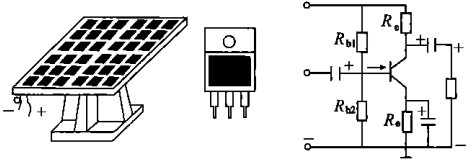

光伏发电解决了能源不足，并改善了环境，从而在许多领域得到了广泛应用.如图所示为太阳能电池组件，由36块单体太阳能电池串联组成，单体的输出电压为0.5V，电池组件产生的电能经过如图所示的CW7812稳压器输出，为如图所示的放大电路供电，其有关参数\( {R}_{b1}\)=20Ω，\( {{R}_{b}}_{2}\)=10kΩ，\( {R}_{c}\)=\( {R}_{e}\)\( {R}_{L}\)\( {{r}_{b}}_{e}\)\( {{{U}_{B}}_{E}}_{Q}\)=0.7V.请完成下列问题：

(1)电池组件输出电压U为多少？
(2)请将集成稳压器正确接入电路.
(3)估算放大电路的静态工作点.

查看解析收藏纠错相似题

+选题
题型：简答题题类：模拟题难易度：难
新
年份：2021

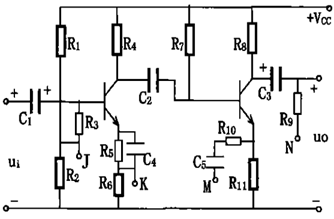

如图，在放大电路中，有J，K、M，N四个可接点，问：
(1)该放大思路的耦合方式是哪种？
(2)为了提高电路的带负载能力，应该连接哪两个点?级间是什么反馈类型?
(3)为了稳定输出电流，应该连接哪两个点?级间是什么反馈类型?

查看解析收藏纠错相似题
