题型：综合应用题题类：历年真题难易度：难

年份：2016

(2016•山东) 如图所示为某调光台灯电路原理图，根据线路结构，回答以下问题：
(1)晶闸管的阳极、阴极和控制极与图中的A、B，C三点如何对应相连?
(2)选用万用表电阻挡的哪一个挡位来判定VS的各电极?
(3)当指针式万用表测得两引脚的阻值为数十欧时，红，黑表笔分别接的是什么电极?
(4)电路正确连接后，闭合S，增大\( {R}_{p}\)阻值，灯EL变亮还是变暗?晶闸管的控制角变大还是变小?
(5)通过灯EL的电流是直流还是交流?

查看解析收藏纠错相似题

+选题
题型：作图题题类：历年真题难易度：难

年份：2015

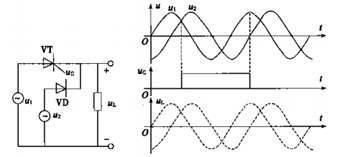

(2015•山东) 根据图所示电路的输人电压波形，请画出负载两端电压\( {u}_{L}\)的波形(忽略二极管与晶闸管的管压降).

查看解析收藏纠错相似题

+选题
题型：简答题题类：历年真题难易度：难

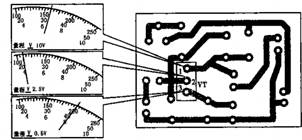

(2014•山东) 在分压偏置式放大电路的电子焊接项目实训中，用万用表直流电压挡测量三极管三个脚对地电压，万用表示数如图所示，请问：三极管的三个脚的极性及管型.

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：历年真题难易度：难

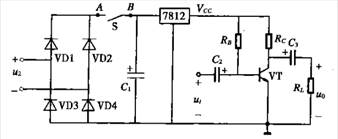

(2014•山东) 如图所示，直流稳压电源为基本放大电路的电源，\( {U}_{2}=12V\)，\( {R}_{B}\)=400kΩ，\( {R}_{C}\)=2kΩ，β=100，其中\( {C}_{1}\)为滤波电容.请问：
(1)当S断开时，则A点电位为多少?
(2)当S闭合时，则B点电位为多少?
(3)计算放大电路的静态工作点.
(4)计算放大电路的输入电阻\( {R}_{1}\)、输出电阻\( {R}_{0}\)、电压放大倍数.

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：历年真题难易度：难

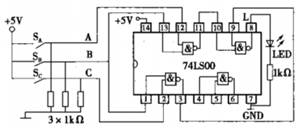

(2012•山东) 如图所示为用74LSO0制作的主副裁判三人表决电路.请分析说明：
(1)根据电路连接写出L端的逻辑表达式.
(2)主裁判应操作哪个表决开关?
(3)当三名裁判分别将\( {S}_{A}\)和\( {S}_{B}\)闭合，\( {S}_{c}\)断开时，显示表决结果的LED是否发光?

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：难

(2013•山东) 小信号放大电路静态工作点测试电路如图所示，静态设置较合理的是( )

A. B. C. D.

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：难

(2013•山东) 如图所示，属于电压串联负反馈放大电路的是( )

A. B. C. D.

查看解析收藏纠错相似题

+选题
题型：简答题题类：历年真题难易度：难

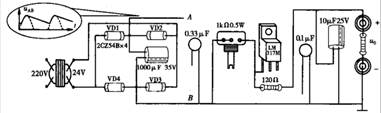

(2013•山东) 如图所示的直流稳压电源的组装接线图.试问：
(1)将稳压电源接线补画完整.
(2)在电路接线补画正确的情况下，试根据AB端的电压波形分析电路有可能出现的故障.

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：历年真题难易度：难

(2013•山东) 某同学用EWB进行多谐振荡器和计数器电路的仿真，电路如图所示，Vcc=6V，\( {R}_{1}\)=10kΩ，\( {R}_{2}\)=100kΩ，电容C=\( {2}_{\mu }\)F，试问：
(1)试将电路补画完整；
(2)在电路连接正确的情况下，当C经\( {R}_{1}\)，\( {R}_{2}\)充电时电压升高到多大时该电容进行放电?当C放电到多大电压时放电停止又开始充电?振荡波周期T等子多少?
(3)试说明计数器为多少进制.
(4)计数器清零后，经过1300ms，试说明低位片的\( {Q}_{2}\)和高位片的\( {Q}_{0}\)电平高低.

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：难

(2011•山东) 优先编码器74LS147输入情况为：\( {\stackrel{̄}{I}}_{1}{\stackrel{̄}{I}}_{3}{\stackrel{̄}{I}}_{5}{\stackrel{̄}{I}}_{8}{\stackrel{̄}{I}}_{9}\)为1，\( {i}_{2}{7}_{4}{7}_{6}{7}_{7}\)为0，编码器输出为( )

A.0110 B.1000 C.o111 D.1001

查看解析收藏纠错相似题
